Detalhes do produto:
Condições de Pagamento e Envio:
|

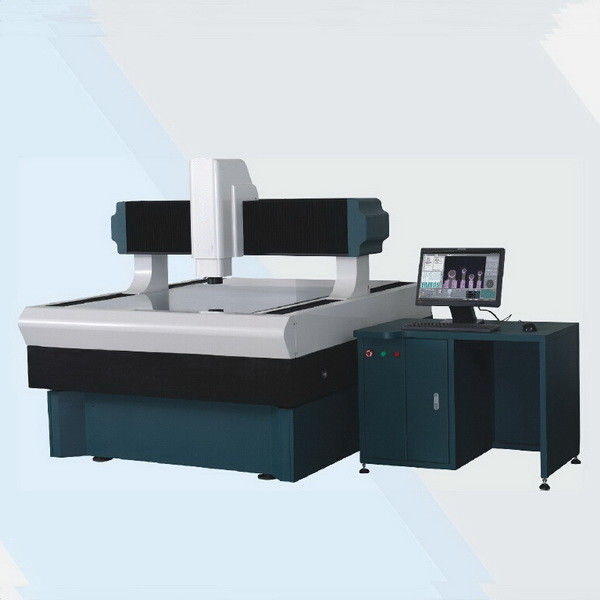

| Nome do produto: | Máquinas de medição coordenadas | Artigo: | Sistema de medição video do CNC |
|---|---|---|---|
| Destacar: | 0.5'' Coordinate Measuring Machines,5" máquinas de medição coordenadas,máquinas de medição da coordenada do curso de 200mm Z |
||
Adota original importado da movimentação do parafuso de Japão e tecnologia do servocontrol, combinada com nosso software automatizado auto-em desenvolvimento da medida, foi amplamente utilizado nas peças da exposição do LCD, no PWB, nas peças do dispositivo de comunicação, na chapa metálica, na indústria de espaço e nas outras indústrias para a auto medida da precisão.
Projetado para a medida de precisão & o teste de grupo rápidos na maquinaria, na eletrônica, no molde, etc.
1. Para medir o ponto, a linha, o círculo, o arco e os ovais, os retangulares e melhorar a precisão com a função de posicionamento do multi-ponto com observação clara.
2. A medida, a tradução e as coordenadas coordenadas endireitam para fora.
3. Faça dados da medida diretamente no esboço de AutoCAD e no arquivo universal do modelo 3D para o software profissional do projeto como Solidwork, UG & pro-e.
4. Programa de usuário do registro, edição e para executar o comando.
5. Em termos da metrologia, a máquina pode testar a largura, comprimento, altura, espessura, retidão,
nivelamento, perpendicularity, grau circular, coaxiality, etc.
6. A máquina pode testar produtos como abaixo:
1) Maquinaria: cubra, molde & morra, alinhe, girando partes como os rolamentos, eixo.
2) Eletrônica: folha da tabuleta do phone&, PWB, peças do relógio, etc.
3) Plásticos: placa da câmera do telefone celular, tampa, moldura dianteira, placa da corrediça, etc.
1. Adota TEO™ 1/2' ‘a câmera do CCD da cor e a lente zoom profissional de Pomeas™auto, FOV grande, imagem clara da garantia durante a medida movente rápida da imagem.
a base do granito de 2.Grade 00 JINANQING, estrutura do pórtico, com tecnologia alemão & japonesa do autocontrole, pode conseguir o movimento da elevada precisão, estabilidade alta para medir a trabalho-parte de grande volume.
3. O controle programável do integrado 40 grupos, 8 fontes luminosas independentes regionais, consegue a medida de superfície profissional. Ajuda rápida da medida do grupo para cortar custos laborais.
4. Acoplado com ™ ótico de RationalVue do software da metrologia dos E.U. 2D+3D, experiência maravilhosa da medida.
5. Ponta de prova do toque de Renishaw™ da opção & de laser de Keyence™ sensor disponível, contato da precisão alta ou medida composta do não-contato 3D disponível.
| 04177… | 001 | 002 | 003 | 004 | 005 | 006 | 007 |
| Modelo | VMG0203 | VMG0405 | VMG0608 | VMG0810 | VMG1012 | VMG1215 | VMG1518 |
| Tamanho de vidro (milímetros) | 300*400 | 500*600 | 700*900 | 900*1000 | 1100*1300 | 1300*1600 | 1600*1900 |
| X, curso de Y (milímetros) | 200*300 | 400*500 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1500*1800 |
| Curso de Z (milímetro) | 200 | ||||||
| Capacidade de carga | aproximadamente 35 quilogramas | ||||||
| Dimensão (milímetros) | 820*1020*1600 | 1020*1220*1600 | 1220*1520*1600 | 1420*1720*1600 | 1620*1920*1600 | 1820*2220*1600 | 2120*2520*1600 |
| Peso (quilogramas) | 1000 | 1250 | 1380 | 2000 | 2500 | 3000 | 4000 |
| Definição | 0.5μm | ||||||
| Câmera | TEO™ 1/2" câmera do CCD | ||||||
| Lente zoom | auto ampliação profissional da lente zoom da lente zoom: 0.7-4.5X | ||||||
| Ampliação video | 20-128X | ||||||
| FOV | 12,7 milímetros | ||||||
| Precisão E1 * | Ex, μm do ≤ de y (2.8+L/200) | Ex, μm do ≤ de y (3,5+L/200) | Ex, μm do ≤ de y (4,5+L/200) | ||||
| Precisão E2 * | Μm do ≤ de Exy (3.3+L/200) | Μm do ≤ de Exy (4,5+L/200) | Μm do ≤ de Exy (5,8+L/200) | ||||
| Precisão E3 * | Μm do ≤ de Ez (2.5+L/100) | ||||||
| Iluminação | A fonte luminosa de superfície e transmitida adota o diodo emissor de luz, brilho ajustável | ||||||
* todos os dados são testados de acordo com JJF1318-2011 padrão
L é medido comprimento (unidades: milímetro)
As especificações sujeitam para mudar sem aviso prévio
